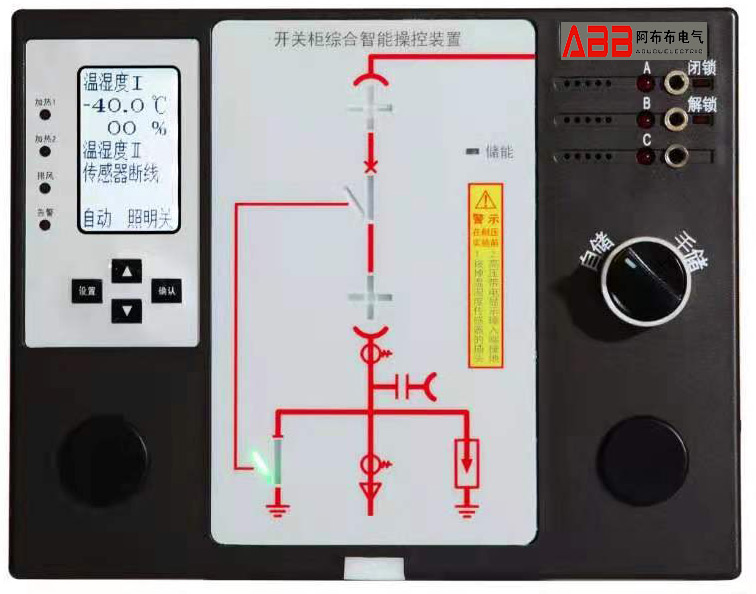

ABB1023开关柜智能操控装置

本装置按功能可分为ABB10233、ABB10235、ABB10236、ABB10237、ABB10238五个系列，功能选型表见下表。选型时可根据客户需求来选：ABB10238功能最齐全，一般主要应用于进线柜、计量柜等需要电参数测量的开关柜中；ABB10236为时尚型，液晶显示，一般可应用于出线柜、隔离柜、母联柜等的开关柜中；ABB10237为电气接点测温型，液晶显示，一般可应用于出线柜、隔离柜、母联柜等的开关柜中；ABB10235为经济适用型，数码显示，一般可应用于出线柜、隔离柜、母联柜等的开关柜中；ABB10233为低成本型，一般可应用于PT消弧柜、固定环网柜等不重要的开关柜中。

本产品系列主要有以下功能，功能选型见表1：

1、动态模拟图指示：在本装置上动态的指示断路器分合，手车工作位置/试验位置，接地开关分合及弹簧储能；

2、高压带电显示及闭锁适用于3.6-40.5KV/50HZ系统，与相应电压等级的传感器配合使用，显示主回路带电情况，并带有闭锁输出功能，为干结点无源输出；

3、ABB10238、ABB10237、ABB10236、ABB10235具有温湿度数字控制，可显示现场的温度和湿度，并可根据需要自行设置加热、除湿、鼓风的上下限；ABB10233具有温湿度模拟控制，内部预设加热、除湿、鼓风报警值；

4、ABB10235至ABB10238系列具有智能语音防误提示功能，在操作人员未按“五防”规定操作顺序操作时产生语音报警，来提示操作人员按正确的操作顺序操作。

5、ABB10235至ABB10238系列设有分闸合闸转换开关、远方就地转换开关、储能开关、照明按键，方便用户操作。

6、ABB10236至ABB10238系列还具有人体感应功能，装置通过感应周围红外场的变化来感知是否有人接近，自动启动LAB液晶背光及柜内照明。

7、ABB10237具有电气接点温度在线监测功能，针对电气设备接点部位由于材料老化、接触不良、电流过载等因素引起温度过高的故障隐患，进行提前预警，及自动跳闸保护。

8、ABB10238还具有电力参数测量功能，包括测量主回路的电流、电压、有功功率、功率因数、电能等电力参数。
