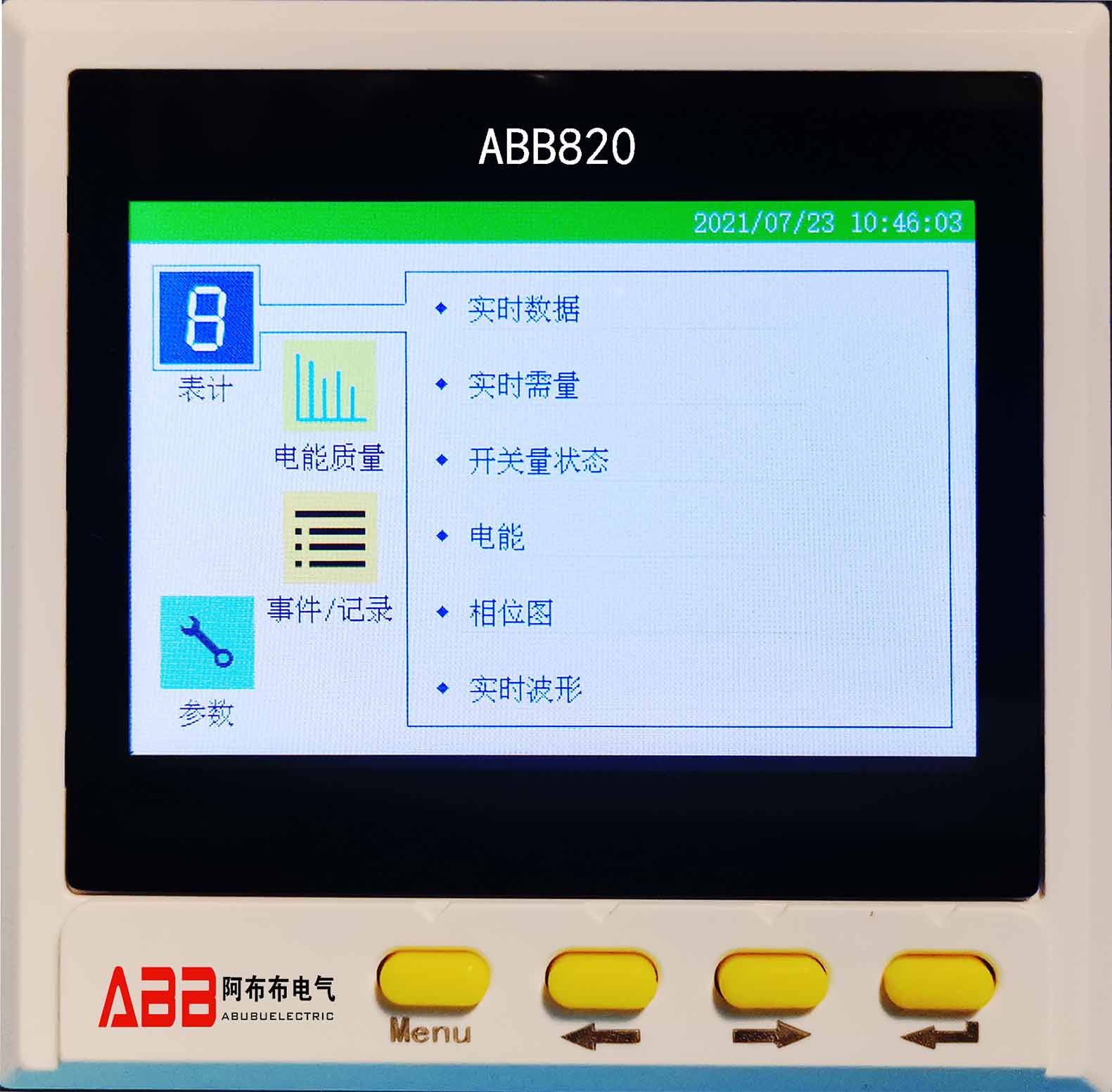

ABB820电力质量分析仪表
2.1.1. 电能质量功能
l 电压暂升、电压暂降、电压中断监测记录;
l 电压短时间闪变、电压长时间闪变;
l 正序电压、负序电压、零序电压;
l 正序电流、负序电流、零序电流;
l 负序电压不平衡度、零序电压不平衡度;
l 负序电流不平衡度、零序电流不平衡度;
l 近2日电压及频率合格率、近2日电压及频率超上限率、近2日电压及频率超下限率;
l 近2月电压及频率合格率、近2月电压及频率超上限率、近2月电压及频率超下限率;
l 近2年电压及频率合格率、近2年电压及频率超上限率、近2年电压及频率超下限率;
l 三相线电压偏差、三相相电压偏差;
l 频率偏差;
l 电压波动;
l 三相电压及电流波峰系数;
l 三相电流K因子;
l 三相电压总谐波畸变率、奇次谐波畸变率、偶次谐波畸变率;
l 三相电压总谐波有效值、奇次谐波有效值、偶次谐波有效值;
l 三相电流总谐波畸变率、奇次谐波畸变率、偶次谐波畸变率;
l 三相电流总谐波有效值、奇次谐波有效值、偶次谐波有效值;
l 三相电压2~63次谐波含有率、三相电压2~63次谐波有效值;
l 三相电流2~63次谐波含有率、三相电流2~63次谐波有效值;
l 总谐波有功功率、总谐波无功功率、总谐波视在功率、总谐波功率因数;
l 三相谐波有功功率、三总谐波无功功率、三总谐波视在功率、三相谐波功率因数;
l 总基波有功功率、总基波无功功率、总基波视在功率、总基波功率因数;
l 三相基波有功功率、三相总基波无功功率、三相总基波视在功率、三相基波功率因数;
l 2~63次总谐波有功功率、总谐波无功功率、总谐波视在功率、总谐波功率因数;
l 2~63次三相谐波有功功率、三相谐波无功功率三相谐波视在功率、三相谐波功率因数;
l 基波电压相角、2~63次谐波电压相角;
l 基波电流相角、2~63次谐波电流相角;
l 总谐波有功电能、总谐波无功电能、总谐波视在电能;
l 正反向总谐波有功电能、正反向总谐波无功电能;
l 基波有功电能、基波无功电能、基波视在电能;
l 2~63次谐波有功电能、2~63次谐波无功电能、2~63次谐波视在电能;
l 正反向基波有功电能、正反向基波无功电能;
l 2~63次谐波正反向有功电能、2~63次谐波正反向无功电能;
2.1.2. 录波功能
l 支持三相电压、三相电流、DI状态同时录波;
l 录波格式和故障前后录波周期数以及每周期采样点数可设;
l 支持面板和通讯手动触发录波;支持故障触发录波,即电压暂升、电压暂降、电压中断、越限告警、开关量分合均可触发录波;
l 录波文件以标准COMTRADE 格式存储,通过网络接口读取。
2.1.3. 越限告警功能
l 16组越限告警监测功能;
l 每组越限告警均可设定不同的告警监测对象和越限参数,其中告警监测对象可关联全部电参量;
l 每组越限告警均支持触发录波、关联继电器输出;
2.1.4. 事件记录功能
l 实现了4种事件记录功能,包括系统事件、越限事件、开关量事件、暂态事件,每种事件可记录128条。
2.1.5. 图形显示功能
l 电压波形图、电流波形图,可实时显示电压电流的有效值和周期;
l 谐波电压柱状图、谐波电流柱状图,可显示和测量直流分量、基波和2~63次谐波含有率;
l 三相电压和电流相位图。
l 有效值实时曲线图,最长可显示1440秒的实时电压电流有效值,可以监测大负荷设备的启动对电网的影响,如大功率电机等等。
2.1.6. 通讯功能
l 2路RS485通讯接口,MODBUS-RTU通讯协议,波特率最高为115200bps;
l 1路以太网,采用标准的 RJ-45 接口,通信速率10/100M自适应,支持MODBUS-TCP,
l 网络接口支持FTP获取COMTRADE录波文件。
2.1.7. 开关量输入功能
l 8路DI开关量输入,每路均可设置为开关量或脉冲输入计数模式;
l 每路DI输入的去抖时间可设;
l 每路DI输入可以设置触发DO或触发录波;
l 支持用户修改每一路开关量名称(仅支持通讯修改);
