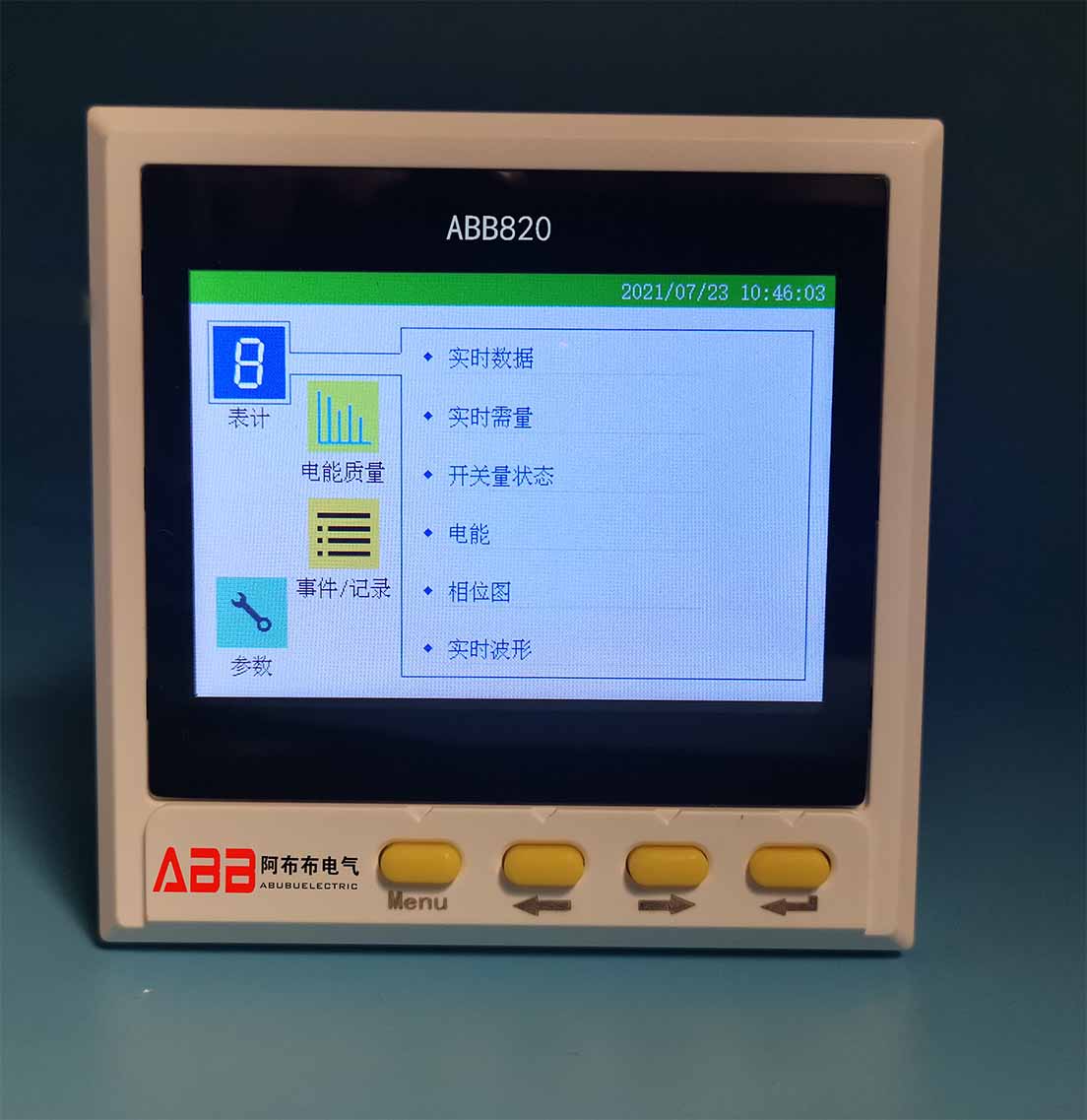

ABB820电力质量分析仪表
ABB820高端智能电能质量仪表（以下简称ABB820装置或装置） 是江苏阿布布电气股份有限公司自主研发， 利用先进的硬件设计技术和数字信号处理技术，并结合用户的实际需求研制的新一代高端智能监控装置。
该装置具有高精度的测量和计量功能及分时计费功能；丰富的电能质量监测功能， 遵循最新的电能质量七项国家标准和电能质量监测设备通用要求的国家标准，集谐波分析、不平衡度测量、电压波动、闪变监测、电压偏差、频率偏差、不平衡度测量、电压暂升/暂降及短时中断记录、波形采样、事件记录等多功能为一体，满足电能质量监测 A 级标准；准确的故障诊断及定位功能，针对供用电系统局部异常或局部故障，准确地记录波形信息及事件信息。
ABB820在设计过程中采用了多种抗干扰措施，能够在严酷的电力系统环境中稳定运行。其外型尺寸符合DIN96×96 标准，精致小巧，面板式安装方式，简单省时。人机界面采用高分辨率TFT彩色液晶屏，支持全中文显示。
2.1. 功能描述
2.1.1. 实时数据
l 三相相电压（Ua，Ub，Uc）；
l 三相线电压（Uab，Ubc，Uca）；
l 三相电流（Ia，Ib，Ic）；
l 三相电压和三相电流的均值（Avg）；
l 系统频率（F）；
l 三相功率因数（PFa，PFb，PFc），系统功率因数（PF）；
l 三相有功功率（Pa，Pb，Pc），总有功功率（P）；
l 三相无功功率（Qa，Qb，Qc），总无功功率（Q）；
l 三相视在功率（Sa，Sb，Sc），总视在功率（S）；
l 三相电压相角；
l 三相电流相角；
l 功率四象限指示；
l 负载性质。
2.1.2. 实时需量
l 三相相电压（Ua，Ub，Uc）；
l 三相线电压（Uab，Ubc，Uca）；
l 三相电流（Ia，Ib，Ic）；
l 三相电压和三相电流的均值（Avg）；
l 系统频率（F）；
l 三相功率因数（PFa，PFb，PFc），系统功率因数（PF）；
l 三相有功功率（Pa，Pb，Pc），总有功功率（P）；
l 三相无功功率（Qa，Qb，Qc），总无功功率（Q）；
l 三相视在功率（Sa，Sb，Sc），总视在功率（S）；
2.1.3. 电度量计量功能
l 总有功电能、总无功电能、总视在电能；
l 三相有功电能、三相无功电能、三相视在电能；
l 正向总有功电能、正向总无功电能；
l 反向总有功电能、反向总无功电能；
l 总有功电能净值、总无功电能净值；
l 正向三相有功电能、正向三相无功电能；
l 反向三相有功电能、反向三相无功电能；
l 三相有功电能净值、三相无功电能净值；
l 四象限总无功电能；
l 四象限三相无功电能；
l 复费率总有功电能、复费率总无功电能、复费率总视在电能；
l 复费率三相有功电能、复费率三相无功电能、复费率三相视在电能；
l 复费率正向总有功电能、复费率正向总无功电能；
l 复费率反向总有功电能、复费率反向总无功电能；
l 复费率总有功电能净值、复费率总无功电能净值；
l 脉冲输入计数；
2.1.4. 电能质量功能
l 电压暂升、电压暂降、电压中断监测记录；
l 电压短时间闪变、电压长时间闪变；
l 正序电压、负序电压、零序电压；
l 正序电流、负序电流、零序电流；
l 负序电压不平衡度、零序电压不平衡度；
l 负序电流不平衡度、零序电流不平衡度；
l 近2日电压及频率合格率、近2日电压及频率超上限率、近2日电压及频率超下限率；
l 近2月电压及频率合格率、近2月电压及频率超上限率、近2月电压及频率超下限率；
l 近2年电压及频率合格率、近2年电压及频率超上限率、近2年电压及频率超下限率；
l 三相线电压偏差、三相相电压偏差；
l 频率偏差；
l 电压波动；
l 三相电压及电流波峰系数；
l 三相电流K因子；
l 三相电压总谐波畸变率、奇次谐波畸变率、偶次谐波畸变率；
l 三相电压总谐波有效值、奇次谐波有效值、偶次谐波有效值；
l 三相电流总谐波畸变率、奇次谐波畸变率、偶次谐波畸变率；
l 三相电流总谐波有效值、奇次谐波有效值、偶次谐波有效值；
l 三相电压2~63次谐波含有率、三相电压2~63次谐波有效值；
l 三相电流2~63次谐波含有率、三相电流2~63次谐波有效值；
l 总谐波有功功率、总谐波无功功率、总谐波视在功率、总谐波功率因数；
l 三相谐波有功功率、三总谐波无功功率、三总谐波视在功率、三相谐波功率因数；
l 总基波有功功率、总基波无功功率、总基波视在功率、总基波功率因数；
l 三相基波有功功率、三相总基波无功功率、三相总基波视在功率、三相基波功率因数；
l 2~63次总谐波有功功率、总谐波无功功率、总谐波视在功率、总谐波功率因数；
l 2~63次三相谐波有功功率、三相谐波无功功率三相谐波视在功率、三相谐波功率因数；
l 基波电压相角、2~63次谐波电压相角；
l 基波电流相角、2~63次谐波电流相角；
l 总谐波有功电能、总谐波无功电能、总谐波视在电能；
l 正反向总谐波有功电能、正反向总谐波无功电能；
l 基波有功电能、基波无功电能、基波视在电能；
l 2~63次谐波有功电能、2~63次谐波无功电能、2~63次谐波视在电能；
l 正反向基波有功电能、正反向基波无功电能；
l 2~63次谐波正反向有功电能、2~63次谐波正反向无功电能；
2.1.5. 录波功能
l 支持三相电压、三相电流、DI状态同时录波；
l 录波格式和故障前后录波周期数以及每周期采样点数可设；
l 支持面板和通讯手动触发录波；支持故障触发录波，即电压暂升、电压暂降、电压中断、越限告警、开关量分合均可触发录波；
l 录波文件以标准COMTRADE 格式存储，通过网络接口读取。
2.1.6. 越限告警功能
l 16组越限告警监测功能；
l 每组越限告警均可设定不同的告警监测对象和越限参数，其中告警监测对象可关联全部电参量；
l 每组越限告警均支持触发录波、关联继电器输出；
2.1.7. 事件记录功能
l 实现了4种事件记录功能，包括系统事件、越限事件、开关量事件、暂态事件，每种事件可记录128条。
2.1.8. 图形显示功能
l 电压波形图、电流波形图，可实时显示电压电流的有效值和周期；
l 谐波电压柱状图、谐波电流柱状图，可显示和测量直流分量、基波和2~63次谐波含有率；
l 三相电压和电流相位图。
l 有效值实时曲线图，最长可显示1440秒的实时电压电流有效值，可以监测大负荷设备的启动对电网的影响，如大功率电机等等。
2.1.9. 通讯功能
l 2路RS485通讯接口，MODBUS-RTU通讯协议，波特率最高为115200bps；
l 1路以太网，采用标准的 RJ-45 接口，通信速率10/100M自适应，支持MODBUS-TCP，
l 网络接口支持FTP获取COMTRADE录波文件。
2.1.10. 开关量输入功能
l 8路DI开关量输入，每路均可设置为开关量或脉冲输入计数模式；
l 每路DI输入的去抖时间可设；
l 每路DI输入可以设置触发DO或触发录波；
l 支持用户修改每一路开关量名称(仅支持通讯修改)；
